垃圾焚燒爐監控

1．俯仰角度訂貨時確定。
2．總進氣管徑為G1"，接到設備附近后再分成兩路為G1/2",按圖示位置接好。
3．控制箱與自動退出裝置距離標準為2米，超過2米，需另行配接管道。
4．爐墻開孔140MM，前端開喇叭口。
5．基板與爐墻外壁用電焊焊接固定，要求滿焊。
6．為保證設備的合理安裝，以開孔的圓心為中心，500MM半徑內不可被占用。
7．根據現場位置，采用地腳螺釘或電焊方法將控制裝置及濾清箱固定。.
8．圖中壓縮空氣管路除本設備自帶的繞曲管外，其他管路均由需方在現場敷設。
9．進氣壓力：0.2~0.7MPA
10．流量"0.1~0.4立方米/分
11．進氣溫度：<35
12．爐內溫度：2000℃
13．氣源：壓縮空氣
14．（1）（2）（3）（4）（5）（6）（7）（8）是用戶提供的電纜，長度另定
（1）（5）視頻電纜SYV75－5－2
（2）（6）（8）控制電纜AVPV3×0.5
（3）（4）控制電纜AVV3×1
15．在設備通氣之前，先將截止閥S1關閉，打開排污閥S2將管路中的污物排凈后方能將冷氣通入本設備。

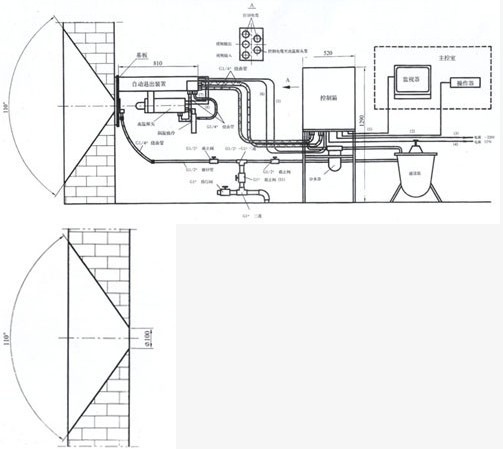

總體安裝圖：

1．俯仰角度訂貨時確定。
2．總進氣管徑為G1"，接到設備附近后再分成兩路為G1/2",按圖示位置接好。
3．控制箱與自動退出裝置距離標準為2米，超過2米，需另行配接管道。
4．爐墻開孔140MM，前端開喇叭口。
5．基板與爐墻外壁用電焊焊接固定，要求滿焊。
6．為保證設備的合理安裝，以開孔的圓心為中心，500MM半徑內不可被占用。
7．根據現場位置，采用地腳螺釘或電焊方法將控制裝置及濾清箱固定。.
8．圖中壓縮空氣管路除本設備自帶的繞曲管外，其他管路均由需方在現場敷設。
9．進氣壓力：0.2~0.7MPA
10．流量"0.1~0.4立方米/分
11．進氣溫度：<35
12．爐內溫度：2000℃
13．氣源：壓縮空氣
14．（1）（2）（3）（4）（5）（6）（7）（8）是用戶提供的電纜，長度另定
（1）（5）視頻電纜SYV75－5－2
（2）（6）（8）控制電纜AVPV3×0.5
（3）（4）控制電纜AVV3×1
15．在設備通氣之前，先將截止閥S1關閉，打開排污閥S2將管路中的污物排凈后方能將冷氣通入本設備。

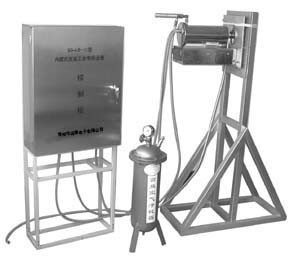

產品型號 SG-LB-III爐用高溫工業電視

產品介紹 爐用高溫工業電視用于壓縮空氣，不用水，可觀察2000℃以下的爐內圖像，安裝在加熱爐、電站鍋爐、融化爐等高溫爐壁上，觀察爐內工件運行，物料熔化和燃燒火焰等情況?？蓮V泛應用于冶金、電力、玻璃、建材等行業。
